Máy siêu âm khuyết tật mối hàn XUT560C

1. Máy siêu âm khuyết tật mối hàn XUT560C là gì?

Máy siêu âm khuyết tật mối hàn là thiết bị kiểm tra không phá hủy (NDT – Ultrasonic Testing) dùng để phát hiện khuyết tật bên trong kim loại và mối hàn như nứt ngầm, rỗ khí, xỉ hàn, không ngấu, phân lớp… thông qua việc phân tích sóng siêu âm phản xạ.

Máy siêu âm khuyết tật mối hàn kim loại XUT560C là model đa năng, sử dụng giao diện phần mềm tiếng Anh, cho phép kiểm tra chính xác các mối hàn thép, kết cấu kim loại, đường ống, bình áp lực và chi tiết cơ khí. Thiết bị được sử dụng rộng rãi trong ngành cơ khí chế tạo, đóng tàu, dầu khí, kết cấu thép và trung tâm kiểm định NDT.

So với các phương pháp phá hủy, máy siêu âm kiểm tra mối hàn XUT560C có ưu điểm:

• Phát hiện khuyết tật bên trong vật liệu

• Không phá hủy, không ảnh hưởng kết cấu

• Độ chính xác cao, đánh giá được vị trí và kích thước khuyết tật

• Phù hợp kiểm tra tại hiện trường và trong nhà xưởng

2. Thông số kỹ thuật máy siêu âm khuyết tật mối hàn XUT560C

• Tên thiết bị: Máy siêu âm kiểm tra khuyết tật mối hàn kim loại

• Model: XUT560C

• Giao diện phần mềm: Tiếng Anh

Khả năng đo & xử lý tín hiệu

• Phạm vi kiểm tra: 0 – 9999 mm

• Vận tốc sóng siêu âm: 1000 – 9999 m/s

• Dải tần số: 0,2 – 15 MHz

• Độ phân giải: > 40 dB

• Số kênh lưu trữ: 10 kênh

Điều kiện làm việc

• Nhiệt độ môi trường: -10 ℃ đến 50 ℃

• Độ ẩm môi trường: 20% – 95%

Kích thước & trọng lượng

• Kích thước máy: 220 × 175 × 59 mm

• Trọng lượng: 1,3 kg (bao gồm pin)

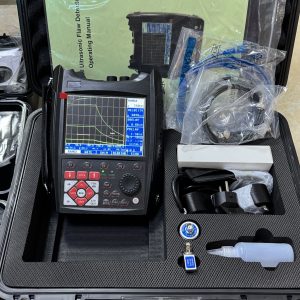

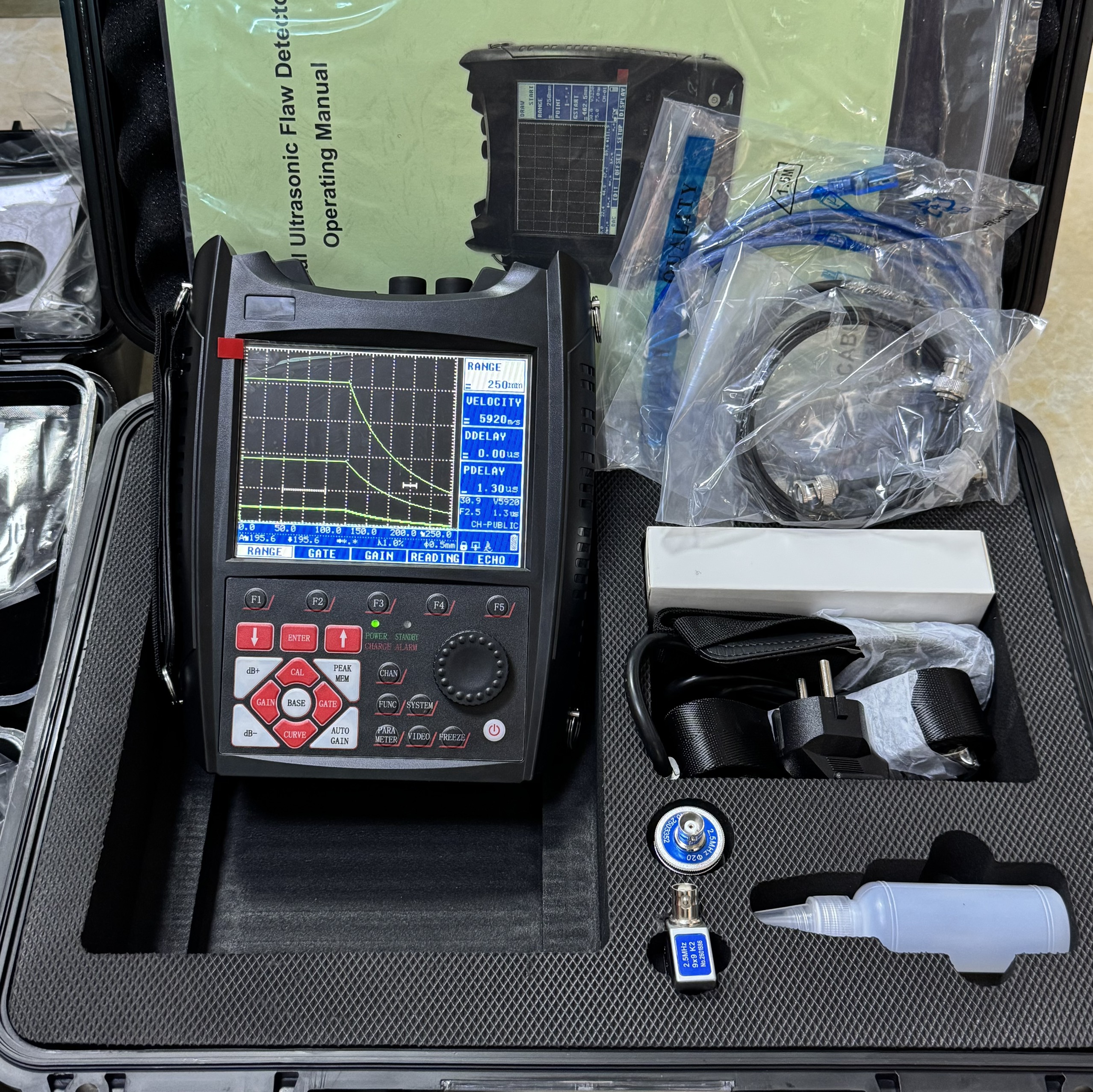

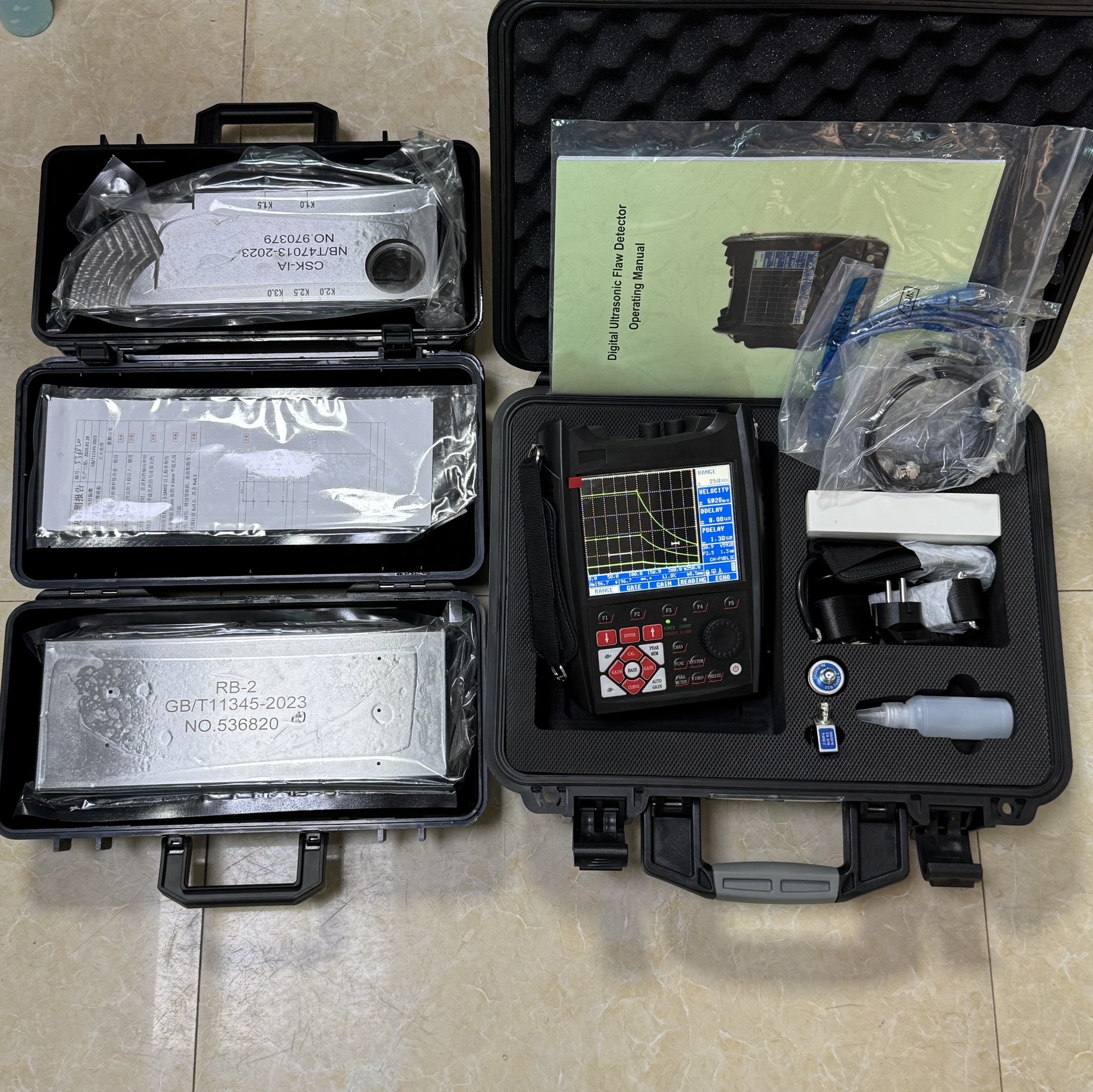

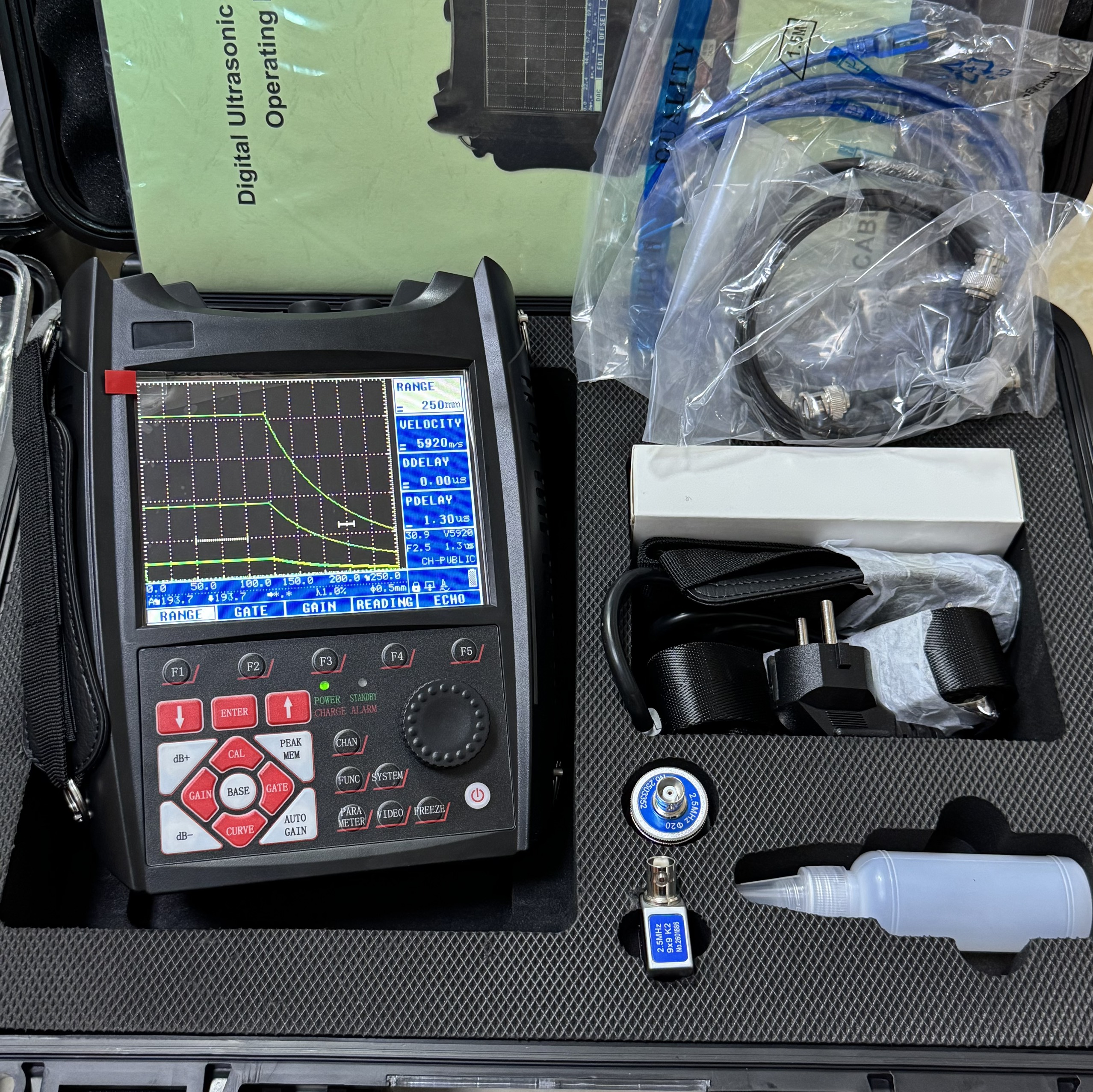

3. Bộ phụ kiện tiêu chuẩn đi kèm máy Máy siêu âm khuyết tật mối hàn XUT560C

Bộ máy siêu âm khuyết tật mối hàn XUT560C được cung cấp đầy đủ phụ kiện, sẵn sàng cho kiểm tra hiện trường:

• Máy chính + hộp đựng chuyên dụng

• Dây kết nối USB mini

• Bộ sạc ngoài

• Cáp nối đầu dò

• Đầu dò góc 9×9 K2 – 2,5 MHz

• Đầu dò thẳng D20 mm – 2,5 MHz

• Dây đeo máy

• USB Flash chứa phần mềm máy tính

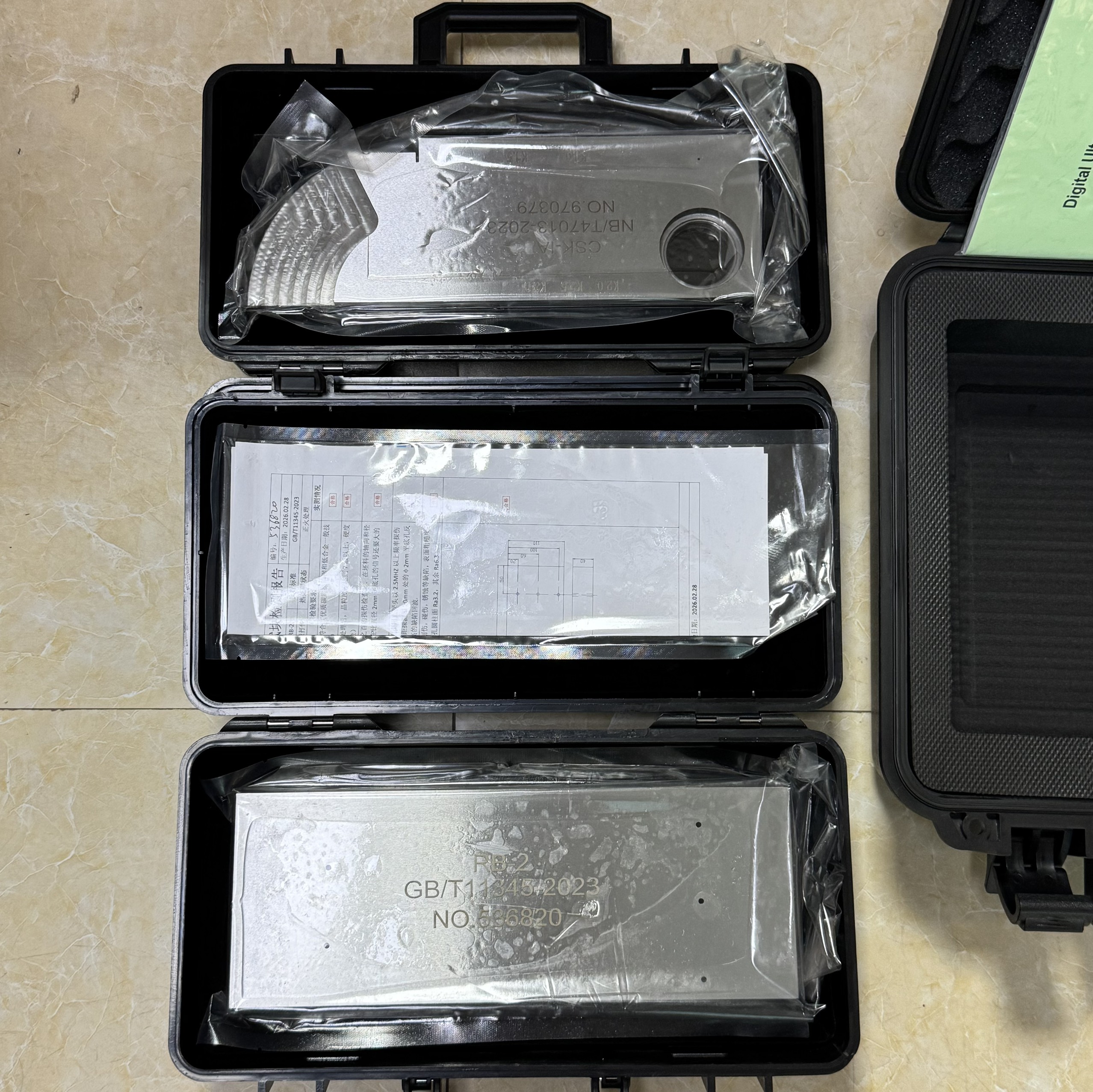

• Mẫu chuẩn CSK-IA hiệu chuẩn góc

• Mẫu chuẩn RB-II dùng xây dựng đường cong DAC và kiểm tra máy siêu âm mối hàn

👉 Bộ phụ kiện đáp ứng đầy đủ yêu cầu hiệu chuẩn – đo – phân tích – lưu trữ dữ liệu.

4. Đặc điểm nổi bật của máy siêu âm khuyết tật mối hàn XUT560C

Phát hiện khuyết tật sâu bên trong mối hàn

Máy cho phép xác định vị trí, chiều sâu và biên độ khuyết tật với độ chính xác cao.

Hỗ trợ đầy đủ đầu dò thẳng & đầu dò góc

Phù hợp kiểm tra mối hàn đối đầu, mối hàn góc, mối hàn ống, kết cấu phức tạp.

Lưu trữ & xử lý dữ liệu linh hoạt

Lưu tới 10 kênh dữ liệu, kết nối máy tính để phân tích, lập báo cáo NDT.

Thiết kế gọn nhẹ – phù hợp hiện trường

Trọng lượng chỉ 1,3 kg, dễ mang theo, phù hợp làm việc dài giờ ngoài công trình.

5. Ứng dụng của máy siêu âm mối hàn kim loại XUT560C

• Kiểm tra khuyết tật mối hàn kim loại

• Ngành kết cấu thép, cơ khí chế tạo

• Đóng tàu, dầu khí, hóa chất

• Kiểm tra đường ống, bồn bể, bình chịu áp lực

• Trung tâm kiểm định NDT

• Trường đại học, viện nghiên cứu vật liệu

6. Quy trình kiểm tra mối hàn bằng máy siêu âm UT

1. Hiệu chuẩn máy bằng mẫu chuẩn CSK-IA hoặc RB-II

2. Chọn đầu dò phù hợp (thẳng hoặc góc)

3. Bôi gel tiếp âm lên bề mặt vật kiểm tra

4. Quét sóng siêu âm dọc mối hàn

5. Quan sát tín hiệu phản xạ trên màn hình

6. Đánh giá và xác định khuyết tật mối hàn

7. Lợi ích khi sử dụng máy siêu âm khuyết tật mối hàn XUT560C

• Phát hiện sớm khuyết tật mối hàn

• Không phá hủy vật liệu

• Nâng cao độ an toàn công trình

• Đáp ứng yêu cầu kiểm tra NDT chuyên nghiệp

• Phù hợp cho nghiệm thu và kiểm định chất lượng

8. Kết luận

Máy siêu âm khuyết tật mối hàn XUT560C là thiết bị UT không phá hủy mạnh mẽ, cho phép kiểm tra chính xác khuyết tật bên trong mối hàn kim loại theo tiêu chuẩn NDT. Với dải đo rộng, phụ kiện đầy đủ và khả năng xử lý dữ liệu linh hoạt, XUT560C là lựa chọn lý tưởng cho các đơn vị kiểm định, cơ khí và kết cấu thép.
